Червячные хомуты

10.04.2026

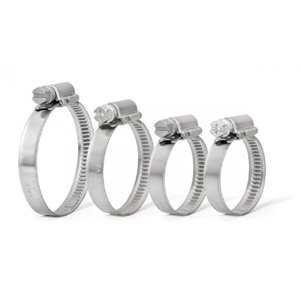

Червячные хомуты (англ. worm drive hose clamps, worm gear clamps) — разновидность обжимных крепежных изделий, используемых для герметичного соединения гибких шлангов, труб и патрубков. Отличаются наличием червячного механизма, обеспечивающего равномерную и регулируемую затяжку. Широко применяются в автомобилестроении, сантехнике, промышленности и быту благодаря простоте конструкции и надежности.

Конструкция

Червячный хомут состоит из следующих основных компонентов:

- Лента — гибкая металлическая полоса (обычно из оцинкованной или нержавеющей стали) шириной 8–12 мм с продольными прорезями или зубцами.
- Винт с червячным механизмом — резьбовой стержень с шестигранной головкой (под ключ или отвертку), взаимодействующий с зубчатой лентой для сжатия диаметра.
- Корпус (замок) — литой элемент, удерживающий ленту и направляющий винт.
- Защитное покрытие — оцинковка (W1), нержавеющая сталь AISI 430/304 (W2/W4) или полимер для коррозионной защиты.

Диаметр хомута регулируется от 6 мм до 1200 мм, шаг затяжки — 0,5–1 мм за оборот винта.

Принцип работы

При вращении винта зубцы ленты входят в зацепление с червячной резьбой, постепенно уменьшая внутренний диаметр хомута. Это создает равномерное радиальное давление без локальных повреждений шланга. Максимальное усилие затяжки — 5–15 Н·м в зависимости от размера.

Применение

Червячные хомуты используются для:

- Автомобилестроения: фиксация шлангов систем охлаждения, тормозов, топливопроводов.
- Сантехники и водоснабжения: соединение гибких труб, поливочных систем.
- Промышленности: герметизация рукавов высокого давления, вентиляционных труб.
- Сельского хозяйства: крепление шлангов в ирригационных системах.
- Энергетики: фиксация кабелей и гофротруб.

Особенно эффективны в условиях вибрации и перепада температур от -40 °C до +120 °C.

Нормативная база

Производство регулируется:

- ГОСТ 12813-67 (хомуты трубные обжимные).
- DIN 3017 (европейский стандарт для хомутов).
- SAE J536 (США, автомобильные хомуты).
- ISO 8030 (общие требования к обжимным соединениям).

Производители червячных хомутов:

Уральский завод хомутов
Norma
Anmet
Ideal-Tridon

Преимущества

Равномерная затяжка без перекосов
Простота регулировки и демонтажа
Низкая стоимость
Универсальность размеров

История

Червячные хомуты изобретены в 1921 году американской компанией The Murray Company. Массовое распространение получили в 1930-х годах в автомобильной промышленности. В СССР выпускались с 1940-х по ТУ 14-4-497-88 заводами «Крепёжник» и аналогичными.
